Datasheet

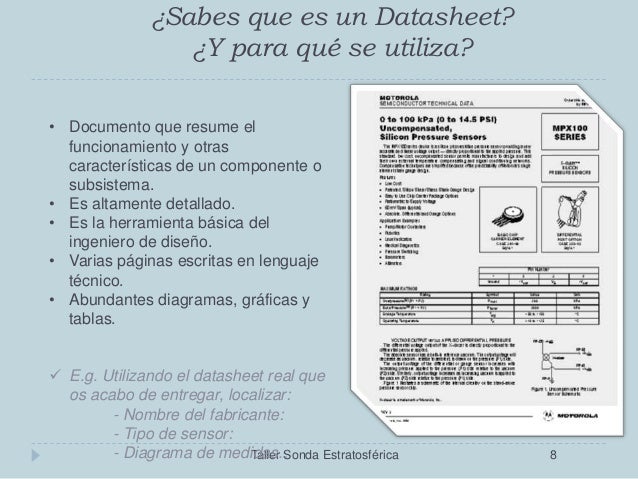

Que es el Datasheet?

        Una Hoja de datos o datasheet es un manual de instrucciones de componentes electrónicos. Un documento que resume el funcionamiento y otras características de un componente (por ejemplo, un componente electrónico) o subsistema (por ejemplo, una fuente de alimentación) con el suficiente detalle para ser utilizado por un ingeniero de diseño y diseñar el componente en un sistema.

        La idea es que buscando en un datasheet puedes saber exactamente cómo funciona un dispositivo; lamentablemente los datasheet son hechos por ingenieros y para ingenieros, eso dificulta su lectura al principio pero con mucho esmero y practica se puede sacar mucho provecho a estos textos ya que son el mejor lugar donde encontrar detalles para diseñar o reparar un circuito sabiendo como este funciona.
