        Los tiristores son dispositivos conductores formados por 4 o mas capas alternadas de materiales N y P. Se utiliza como interruptor accionado eléctricamente.
        Posee 3 terminales denominados compuerta (gate), ánodo (+) y cátodo (-); estos últimos cierran el circuito para que el dispositivo actúe como interruptor. El terminal restante hace posible el paso de corriente. Cuando iniciamos el paso de corriente de voltaje disminuye al llamado voltaje de paso o conducciones, consistiendo en disminuir la intensidad de corriente por debajo de la corriente de mantenimiento.

Constitución y funcionamiento:

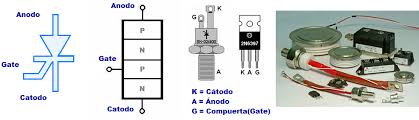

        Este esta conformado según la secuencia de los materiales P-N-P-N. El terminal conectado al cristal P, se denomina ánodo, mientras que al opuesto (cristal N) se lo denomina cátodo.

Corriente de voltaje:Se define como la corriente máxima que puede soportar un componente.

       Tipos de tiristores

Tiristor de control de fase (SCR):

        Conmuta corrientes de 1 a 1500A. Una vez hecho el disparo no es necesario mantener la corriente de compuerta por el contrario se podrían ocasionar daños internos.

Tiristor de conmutación rápida:

       Soportan cambios de 1000Volt/ms y 1000A/ms. La desactivación rápida es importante para reducir el tamaño del resto de los componentes.
Tiristor de desactivacion por compuerta (GTO):
        Se activan con señal positiva en la compuerta, pudiéndose desactivar con señal en la compuerta.

Tiristor de trido bidireccional (TRIAC):

        Permiten el paso de la corriente en ambos sentidos.

Tiristor de conduccion inversa (RTC):

       Este tiristor incluye un diodo en paralelo, para originar un flujo de corriente inversa y fácilmente la desactivación del mismo

Tiristor de induccion estatica (SITH):

        Funcionan igual que un tiristor SCR, su principal capacidad es el manejo del voltaje y corriente (llegando a 2500V y 500A), y su alta velocidad de conmutación.

Tiristores controlados por FET (FET-CTH):

        Son dispositivos que combinan un tiristor en paralelo y un MOSFET.  Si la compuerta del MOSFET presenta voltaje, en el tiristor se origina una corriente de disparo

Activacion de un tiristor

        Existen varias alternativas para activar un tiristor como:

-Temperatura: El incremento de esta activa el tiristor una vez alcanzada  la suficiente corriente.

-Voltaje: Aumenta el voltaje ánodo-cátodo hasta alcanzar Vd.

-Variación rápida del voltaje: Variación brusca del voltaje ánodo-cátodo origina el proceso de disparo.

-Luz: Podemos activarlo si hacemos llegar luz hasta las uniones de un tiristor.

-Corriente de compuerta: Cuando esta polarizado directamente la inyección de una corriente de compuerta, debido a un voltaje positivo de compuerta, entre ella y los terminales del cátodo, provoca la activación.

Aplicaciones

        Se utilizan como interruptores de estado solido, en aplicaciones de control de potencia, en especifico gobierno de carga de C.A

-Control por fase: Permite identificar el ciclo de trabajo del componente, a través de un angulo de retardo, el interruptor se cierra permitiendo así que todo el voltaje de linea quede aplicado a la carga y circule corriente durante el resto del semiciclo, variando este angulo podemos controlar la porción de onda que se aplica a la carga.

-Control por ciclos enteros: La potencia se regula proporcionada a la carga de ciclos completos en forma periódica. Mayor numero de ciclos por unidad de tiempo, mayor es la potencia desarrollada y viceversa.

                                                  ¿Como verificar el estado de un tiristor?
