Diodos de potencia

Diodos

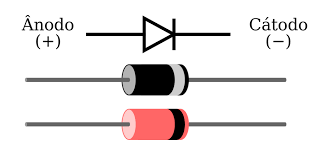

Los diodos conducen en un solo sentido, para llevar a cabo varias funciones, como la de interruptor presentan gran capacidad de manejo de energía, tensión e intensidad.



Diodos de potencia

Poseen baja conmutación conforme a diodos comunes, se utiliza en polarización directa o positiva. Este conduce si la tensión es mayor a la “tensión de umbral”. No se aconseja polarizarlo de forma inversa, ya que puede romperse.

Encapsulados:

Diodo de baja potencia: plástico (hasta un vatio)

Diodo de media potencia: encapsulado metálico.

Diodos de alta potencia: se deberá permitir el montaje de radiador o disipador de calor, normalmente en el cátodo se encontrara una sujeción roscada.

Diodos “Press pack”: son dispositivos cilíndricos con caras planas correspondientes a sus terminales. Su sujeción se hace a presión entre dos mordazas

Presentaciones:

Intensidades entre 5 a 40A: Los diodos deben ser tipo ánodo rígido.

Intensidades de 100 a 275A: Los diodos son de tipo ánodo flexible.

Intensidades entre 400 y 1500A: Los dispositivos pertenecen al grupo “press pack”

Radiadores o disipadores  de calor:

Es un complemento para el montaje y utilización de diodos y otros componentes de potencia, debido que necesitan entregar en forma de potencia transformada en calor al medio ambiente.

Cuando la disipación es demasiado elevada (imposibilita intercambio), se requiere una refrigeración forzada.

Tipos de diodos de potencia

De uso general:

Presentan un tiempo de recuperación inversa alto (25 microsegundos) utilizados en aplicaciones de baja velocidad: Rectificadores, convertidores de baja potencia.

Diodos de recuperación rápida:

 Tiene un tiempo de recuperación bajo. Se utiliza en circuitos convertidores CD-CD y CD-CA. Poseen capacidades de corriente desde 1 a 50 voltios hasta 3 kv.

Diodos Schottky:

Por su estructura tienen una tensión de 100v y una corriente de 1 a 300A, si no alcanza a dar especificaciones de tensiones requeridas, se puede acudir a una configuración en serie (aumentos de capacidades de bloqueo inverso)

Diodo rectificador de alta potencia:

Es de encapsulado metálico y se puede montar sobre un radiador.
